Şemayı kablonun masadaki şekli gibi okumak yerine elektrik yolunu izleyelim. İki AA pil, bir direnç ve bir kırmızı LED üzerinden besleme, ortak nokta ve parça yönünü ayıracağız. İlk okuma deneyi enerji verilmeden yapılır.

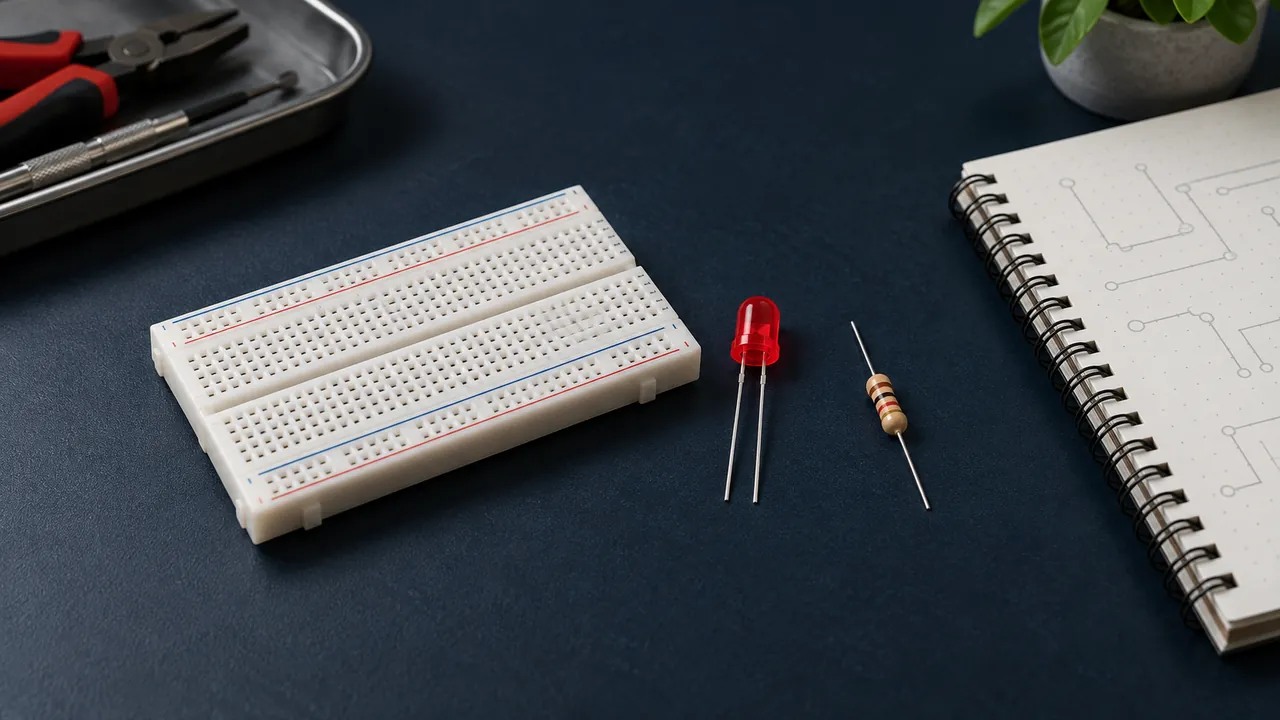

Atölye sınırı: Kapak temsilîdir; bağlantı belgesi değildir. Fiziksel devre/Pi çalışması burada yapılmadı. Devre bağlantıları yalnız bütün güç yolları ayrıyken değiştirilir.
Önce parçaları sayın
Şemada pil sembolü, R1 direnci ve D1 LED’ini bulun. R1 gibi adlar parça kimliğidir; 1 kΩ gibi yazılar değeri anlatır. LED sembolündeki dışa bakan oklar ışığı, düz çizgi tarafı katodu gösterir. Her diyot sembolü LED değildir. Pil sembolünün uzun çizgisi artıdır; fiziksel kutudaki artı işaretiyle karşılaştırın.
Tek kapalı yolu izleyin
Pil artı → R1 → LED anot → LED katot → pil eksi yolunu parmağınızla takip edin. Bu bir seri koldur. R1’in elektriksel olarak LED’in önünde veya arkasında olması aynı seri akımı sınırlar; ama yerleşimde iki bacağını aynı breadboard grubuna takmak direnci köprüler. Şema bağlantıyı, breadboard görünümü ise uygulamayı anlatır.
Birleşen ve kesişen çizgiler
Üzerinde birleşme noktası bulunan hatları aynı düğüm olarak okuyun. Yalnız üst üste geçmesi iki çizginin bağlı olduğunu kanıtlamaz; kullanılan çizim standardındaki nokta/köprü işaretini inceleyin. Belirsiz internet görselinden kablo tahmini yapmayın. Aynı net etiketi uzakta çizilmiş noktaları da elektriksel olarak birleştirebilir. Etiketi olmayan iki GND benzeri simgeyi farklı sistemler arasında rastgele ortaklaştırmayın.
Breadboard’a aktaralım
Pil kutusunu bağlı tutmadan LED’i ve 1 kΩ direnci yerleştirin. Bağlantı gruplarını enerjisiz süreklilikle kontrol edin. Her şema düğümüne kısa bir isim verin: artı, direnç sonrası ve eksi. Masadaki renkler yalnız yardımcıdır; kırmızı kablo otomatik artı yapmaz. LED yönünü kendi kılıf işaretiyle doğrulayın. Ortadaki kanal ve bölünmüş güç raylarını hesaba katın.
Enerji öncesi karşılaştırma
İki AA alkalin pilin nominal toplamı 3 V’tur. Seri direnç 1 kΩ/0,25 W kalır; LED dirençsiz bağlanmaz. Pil artı ve eksi arasında doğrudan yol bulunmadığını kontrol edin. Bu derste şebeke, adaptör veya Li-ion hücre kullanılmaz. Önce çizimdeki her hattı fiziksel bağlantıyla eşleştirin; sonra pil kutusunu açın. Beklenmedik ısınmada hemen ayırın.
Şemayı kendiniz yeniden çizin
Aynı devreyi farklı geometrik yerleşimle tekrar çizin, ama düğümleri koruyun. İlk ve ikinci çizimin aynı elektrik yolunu verdiğini kontrol edin. Bu alıştırmanın başarısı güzel çizgi değil, kaybolmayan bağlantıdır. Çalışma formuna R1 değeri, LED yönü ve kontrol edilen üç düğümü yazın. Buradaki çizim öğretici şemadır; fiziksel kurulup ölçüldüğü iddia edilmez.
Teknik kaynak: SparkFun şema okuma rehberi.
